Kawasaki KJ314 Wall-7 Axes

Производитель: Kawasaki Robotics

Категория: Покрасочные роботы

Основные характеристики:

Грузоподъемность 15 кг

Радиус действия 3100 мм

Количество осей 7

Точность 0.5 мм

Области применения:

Заказать товар или консультацию

Характеристики Kawasaki KJ314 Wall-7 Axes

Грузоподъемность: 15 кг

Радиус действия: 3100 мм

Количество осей: 7

Точность: 0.5 мм

Детальные характеристики

KJ314 Robot-7 Axes ХАРАКТЕРИСТИКИ

KJ314 ХАРАКТЕРИСТИКИ
Wrist Тип3Rø70 ✽1
Degree of Freedom(axes)7
Полезная нагрузка на кисть (кг)Запястье:15 Arm:25
Предельная досягаемость (мм) ✽23,100
Повторяемость (мм) ✽3±0.5
Угол поворота (°)Рука вращение (JT1)±120
Рука вперед-назад (JT2)+130 - −80
Рука вверх-вниз (JT3)+90 - −65
Запястье поворот (JT4)±720
Запястье сгиб (JT5)±720
Запястье вращение (JT6)±410
Arm Swing(JT7)±90
Момент силы (N•m)Запястье поворот (JT4)56.2
Запястье сгиб (JT5)43.4
Запястье вращение (JT6)22.0
Момент инерции (kg•m2)Запястье поворот (JT4)2.19
Запястье сгиб (JT5)1.31
Запястье вращение (JT6)0.33
Max.speed (m/s)1.5
Масса (кг)720
Цвет корпусаMunsell 10GY9/1 equivalent
Монтажное положениеWall
Explosion ProtectionEurope, China, KoreaCombination of pressurized type and intrinsically safety type (Ⅱ2G Expxib ⅡB T4 / Exib ⅡB T4)
Условия окружающей среды (эксплуатации)Температурный режим (°C)0 - 40
Относительная влажность (%)35 - 85 (строгое отсутствие конденсата или инея)
Требования по электропитанию (kVA) ✽45
КонтроллерAmericaE35
EuropeE45
Japan & AsiaE25

✽1: Hose Built-in.
✽2: The 3R (Roll Roll Roll) wrist of the 7-axis robot is the distance from the center of JT7 to the intersection of JT4 and JT5 axes.
✽3: The figure conforms to ISO9283.
✽4: It depends on the payload and motion patterns.

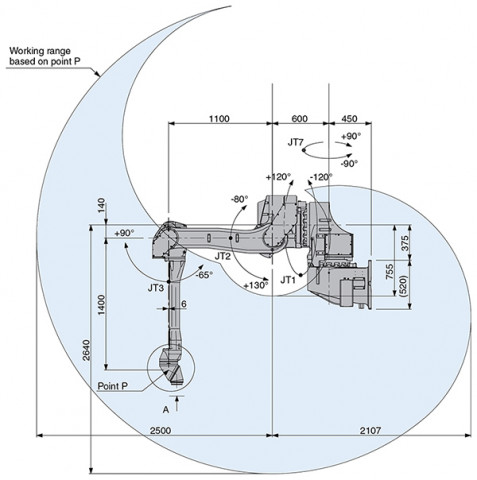

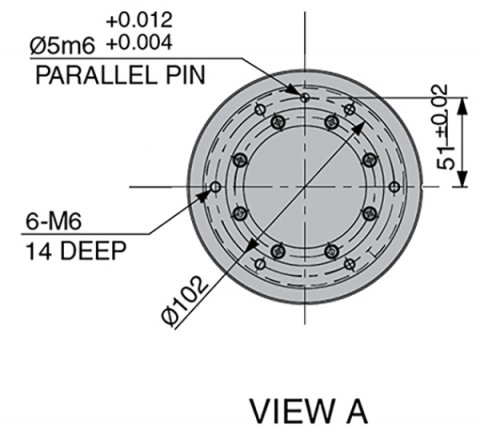

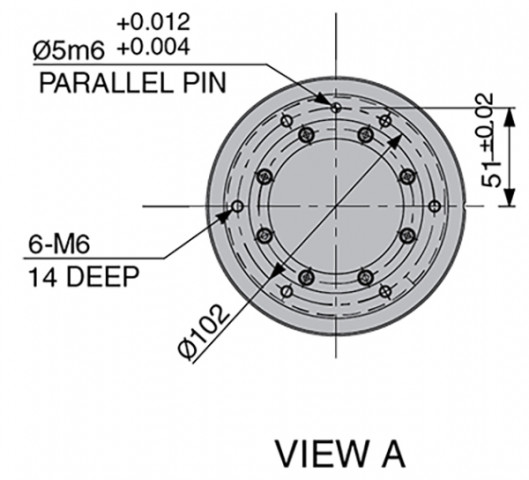

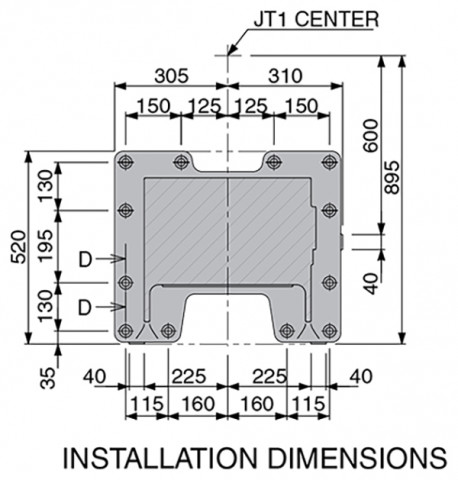

Размеры и диапазоны движения

Материалы для скачивания
