Производитель: Kawasaki Robotics
Категория: Большая нагрузка 100-300 кг
Грузоподъемность 200 кг
Радиус действия 3412 мм
Количество осей 6
Точность ±0,07 мм
Заказать товар или консультацию
Промышленный робот BX200L для точечной сварки обладает высокой скоростью при малом шаге, оснащен полым запястьем для кабелей и шлангов в корпусе. Он подходит для больших сварочных клещей и легко интегрируется на место малопроизводительных роботов для точечной сварки предыдущих поколений.
Грузоподъемность: 200 кг
Радиус действия: 3412 мм
Количество осей: 6
Точность: ±0,07 мм
| BX200X ХАРАКТЕРИСТИКИ | |||
| Тип | Шарнирный робот | ||
|---|---|---|---|
| Управляемых осей (Степени свободы) | 6 | ||
| Полезная нагрузка на кисть (кг) | 200 | ||

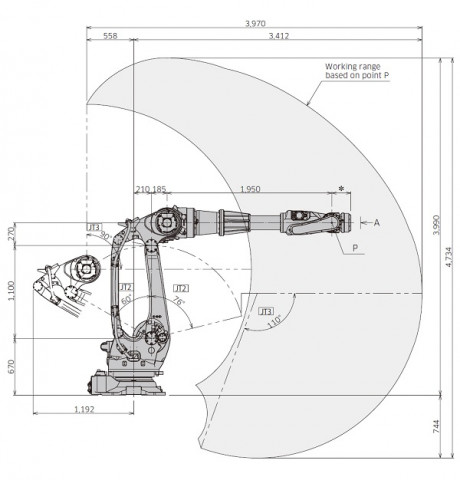

| Предельная досягаемость (мм) | 3,412 | ||
| Повторяемость (мм) ✽1 | ±0.07 | ||
| Угол поворота (°) | Рука вращение (JT1) | ±180 | |
| Рука вперед-назад (JT2) | +76 - −60 | ||
| Рука вверх-вниз (JT3) | +90 - −110 | ||
| Запястье поворот (JT4) | ±210 | ||
| Запястье сгиб (JT5) | ±125 | ||
| Запястье вращение (JT6) | ±210 | ||
| Максимальная скорость (°/s) | Рука вращение (JT1) | 125 | |
| Рука вперед-назад (JT2) | 102 | ||
| Рука вверх-вниз (JT3) | 85 | ||
| Запястье поворот (JT4) | 105 | ||
| Запястье сгиб (JT5) | 120 | ||
| Запястье вращение (JT6) | 200 | ||
| Момент силы (N•м) | Запястье поворот (JT4) | 1,334 | |
| Запястье сгиб (JT5) | 1,334 | ||
| Запястье вращение (JT6) | 588 | ||
| Момент инерции (кг•м2) | Запястье поворот (JT4) | 199.8 | |
| Запястье сгиб (JT5) | 199.8 | ||
| Запястье вращение (JT6) | 154.9 | ||
| Масса (кг) | 1,450 | ||
| Цвет корпуса | Munsell 10GY9/1 equivalent | ||
| Монтажное положение | Floor | ||
| Условия окружающей среды (эксплуатации) | Температурный режим (°C) | 0 - 45 | |
| Относительная влажность (%) | 35 - 85 (строгое отсутствие конденсата или инея) | ||
| Требования по электропитанию (kVA) ✽2 | 7.5 | ||
| Степень защиты | Запястье:IP67 equivalent / Корпус / рука:IP54 equivalent | ||
| Контроллер | America | E02 | |
| Europe | E02 | ||
| Japan&Asia | E02 | ||
✽1: The figure conforms to ISO9283.
✽2: It depends on the payload and motion patterns.
