Kawasaki BX100S

Производитель: Kawasaki Robotics

Категория: Большая нагрузка 100-300 кг

Основные характеристики:

Грузоподъемность 100 кг

Радиус действия 1634 мм

Количество осей 6

Точность 0,06 мм

Заказать товар или консультацию

Описание

Самый маленький и быстрый робот серии В - BX100S с полым запястьем для кабелей и шлангов в корпусе. Его конструкция с малым радиусом действия подходит для небольших и легких сварочных клещей, а также позволяет устанавливать его рядом с заготовкой в условиях высокой плотности.

Характеристики Kawasaki BX100S

Грузоподъемность: 100 кг

Радиус действия: 1634 мм

Количество осей: 6

Точность: 0,06 мм

Детальные характеристики

BX100S ХАРАКТЕРИСТИКИ
ТипШарнирный робот
Управляемых осей (Степени свободы)6
Полезная нагрузка на кисть (кг)100
Предельная досягаемость (мм)1,634
Повторяемость (мм) ✽1±0.06
Угол поворота (°)Рука вращение (JT1)±160
Рука вперед-назад (JT2)+120 - −65
Рука вверх-вниз (JT3)+90 - −81
Запястье поворот (JT4)±210
Запястье сгиб (JT5)±125
Запястье вращение (JT6)±210
Максимальная скорость (°/s)Рука вращение (JT1)135
Рука вперед-назад (JT2)125
Рука вверх-вниз (JT3)155
Запястье поворот (JT4)200
Запястье сгиб (JT5)160
Запястье вращение (JT6)300
Момент силы (N•м)Запястье поворот (JT4)830
Запястье сгиб (JT5)830
Запястье вращение (JT6)441
Момент инерции (кг•м2)Запястье поворот (JT4)85
Запястье сгиб (JT5)85
Запястье вращение (JT6)45
Масса (кг)720
Цвет корпусаMunsell 10GY9/1 equivalent
Монтажное положениеFloor
Условия окружающей среды (эксплуатации)Температурный режим (°C)0 - 45
Относительная влажность (%)35 - 85 (строгое отсутствие конденсата или инея)
Требования по электропитанию (kVA) ✽25.0
Степень защитыЗапястье:IP67 equivalent / Корпус / рука:IP54 equivalent
КонтроллерAmericaE02
EuropeE02
Japan&AsiaE02

✽1: Соответствует ISO9283.
✽2: Зависит от полезной нагрузки и моделей движения.



Решения на базе этого робота

ArcWizard — решения для дуговой сварки

ArcWizard — решения для дуговой сварки
Arc-O-Wizard - решение для многопроходных кольцевых швов

Arc-O-Wizard - решение для многопроходных кольцевых швов

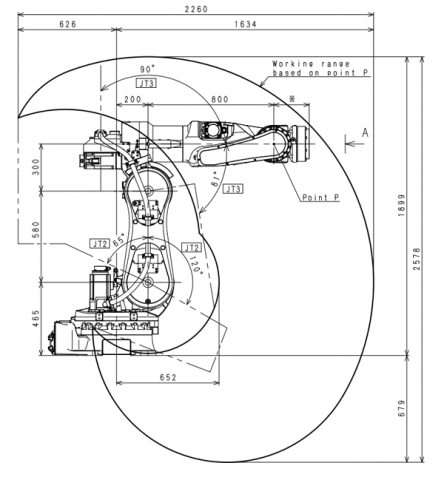

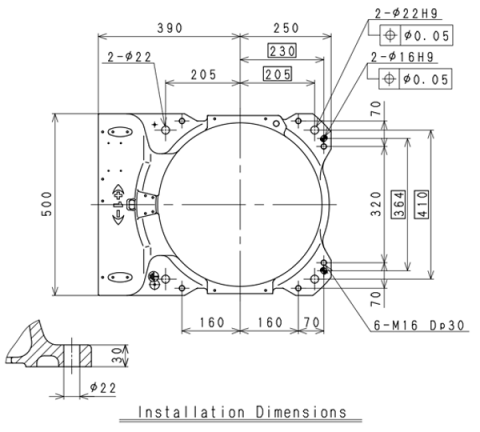

Размеры и диапазоны движения
