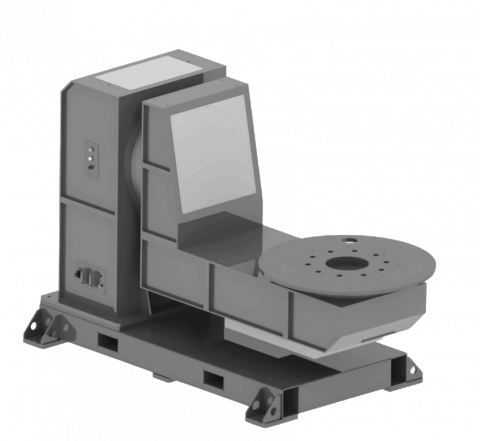

Позиционер двухосевой DWP-L-500

Категория: Позиционеры WP

Основные характеристики:

Заказать товар или консультацию

Описание

Данный позиционер предназначен для вращения деталей в вертикальной и горизонтальной плоскостях во время сварки роботом. Вращающаяся рама со стандартным пробковым отверстием на поверхности для установки позиционирующего инструмента изготовлена из высококачественного стального профиля с профессиональной обработкой. Позиционер также изготовлен из высококачественных материалов, имеет простой модульный дизайн и высокую степень надёжности. Серводвигатель и редуктор обеспечивают стабильность вращения и высокую точность позиционирования. Управление движением осуществляется при помощи ПЛК. Основание обеспечивает цельную изоляцию для защиты серводвигателя, робота и сварки. Данный позиционер подходит к различным брендам роботов для создания полноценных рабочих ячеек.

Характеристики Позиционер двухосевой DWP-L-500

Грузоподъемность: 500 кг

Количество осей: 2

Точность: 0.1 мм

Детальные характеристики

Характеристика

DWP-L-500

Полезная нагрузка

500 кг (в пределах R400mm)

Радиус вращения

400 мм

Максимальный угол поворота оси 1

±180°

Максимальный угол поворота оси 2

±360°

Номинальная скорость вращения 1 оси

50°/сек

Номинальная скорость вращения 2 оси

70°/сек

Точность

±0.10 мм

Максимальные размеры перемещения


1500х500х850 мм

Стандартная поворотная пластина 2ой оси

Φ800 мм

Высота поворотного центра 1ой оси

550мм

Источник питания

Трёхфазное 200В ±10%

50HZ

Класс изоляции

H

Вес

Около 900 кг
